Un écran supplémentaire, ça peut être pratique, et pour ça, il suffit de récupérer celui d’un vieux PC portable. Voici comment se fabriquer une configuration à moins de 80€.
Vous n’avez jamais pu vous débarrasser de votre tout premier PC portable même quand il a définitivement crashé ? C’est le moment d’en faire quelque chose : un deuxième écran pour plus de confort sans trop débourser. Selon la configuration et le degré de customisation, il vous en coûtera de 50 à 80€. Suivez le guide.
Matériel
– Un écran LCD de PC portable (récupéré) ;
– Une carte contrôleur (spécifique à votre écran), environ 25€ ;
– Une alimentation 12V, environ 10€ ;
– Des vis et boulons de type M3, 10€ le pack de 350 pièces ;
– Des entretoises pour PCB (M3 femelle), 6€ le pack de 50 pièces ;
– Un panneau MDF, 7€ la pièce ;
– Un masque de protection pour la découpe du MDF ;
– Deux charnières pour PC portable, si celles de votre laptop ne sont pas récupérables, environ 6€ ;
– De la colle extra-forte de type époxy (facultatif si votre écran dispose de supports à vis), 6 à 10€ ;
– Un rouleau de vinyle adhésif, pour l’esthétique (facultatif), 10€.
Conception
Comme tous les écrans portables sont différents, en fonction du constructeur, du modèle et de la taille, pour suivre ce tuto pas à pas, il faut d’abord identifier la pièce maîtresse : la bonne carte contrôleur. Première étape : vérifier le numéro de référence de l’écran. Entrez ce numéro sur Ebay et vous trouverez sûrement votre bonheur.
Si vous ne trouvez pas la carte contrôleur correspondante, vous pouvez contacter le revendeur afin qu’il vous envoie la bonne. Avant de démarrer ce tuto, vérifiez bien que la carte de contrôle fonctionne sur votre écran.
1) Prenez les mesures de votre écran. Ajoutez 1 à 2cm en plus de chaque côté. Dans le cas présent, mon écran fait 36X23cm en comptant les supports (que j’ai décidé de garder pour le fixer plus facilement) : j’ai choisi de découper une plaque de 37X24,5cm. Reportez ensuite vos mesures sur le panneau MDF.
2) Découpez la plaque à l’aide d’une scie à bois. Il est recommandé de porter un masque lors de la découpe de MDF si vous travaillez en intérieur ; les poussières sont fines et peuvent être toxiques chez les personnes sensibles.
3) Alignez votre écran et son nouveau support, et reportez ensuite les trous pour les vis. Percez les trous avec une mèche de la taille des vis. Si votre écran ne dispose pas de supports à vis, il faudra le coller avec de l’époxy mais attendez la fin du tuto !

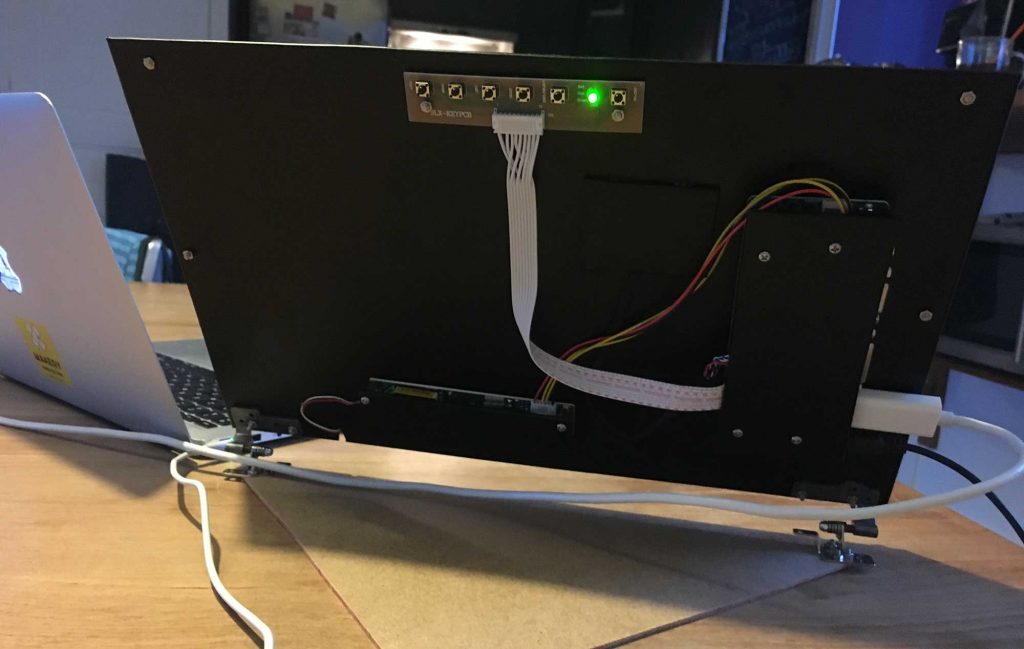

4) Comme vous pouvez le voir sur l’image ci-dessus, le branchement de l’écran à la carte de contrôle se trouve juste derrière le panneau… Le câble étant trop court, pas moyen de faire le tour par un des côtés, j’ai donc découpé un accès direct (qui sera « rebouché » un peu plus tard). J’ai aussi découpé une petite encoche pour l’alimentation de l’écran.
5) Disposez la carte de contrôle et ses autres composants selon vos envies. J’ai mis la carte sur l’un des côtés qui permet d’avoir un accès simple aux branchements (HDMI, VGA, secteur, etc.), avec les boutons de contrôle au-dessus et centrés. Une fois votre disposition favorite trouvée, reportez les trous pour les vis sur le support MDF.
6) Percez les trous. Du côté de l’écran, il faudra fraisurer un peu les trous afin que les têtes des vis n’obstruent pas la mise à plat de l’écran sur son support. Enfilez les vis et les boulons, et vérifiez que tout rentre comme il faut.
7) Il faudra découper deux autres plaques plus petites, qui serviront de caches protecteurs pour la carte de contrôle et l’alimentation. Prenez les mesures des pièces et découpez-les dans le panneau de MDF. Reportez encore les trous pour les vis et percez. J’en ai profité pour découper un autre morceau pour reboucher le trou d’accès au branchement. Vérifiez une dernière fois que tout s’assemble correctement avant le montage final.
8) Si vous décidez d’ajouter une petite touche épurée à votre écran plutôt que du MDF pur, vous pouvez choisir n’importe quel type de vinyle adhésif (j’ai choisi un noir mat). Démontez toutes les pièces du support MDF et passez un coup de papier absorbant humide pour récupérer tout résidu de poussières avant d’appliquer le vinyle.
Découpez une longue feuille de vinyle (environ deux fois la longueur du support) afin « d’emballer » le support. Ce genre de vinyle est très facile à poser à l’aide d’un sèche-cheveux, la chaleur va détendre le plastique pour le rendre plus malléable et fera échapper les bulles d’air. Faites de même pour les autres panneaux. Remontez finalement le tout, ajoutez quelques points de colle sur les câbles pour qu’ils ne pendent pas.
8 bis) Si votre écran n’a pas de support à vis, il faudra alors le fixer avec de la colle époxy. On vous recommande fortement de le coller directement sur le support MDF. Pour ce faire, à l’aide d’un cutter, tracez les contours de votre écran, et décollez le morceau de vinyle afin que l’écran soit en contact direct avec le support.
9) Enfin, la dernière étape, le pied de l’écran, rétractable grâce aux charnières, pour un gain de place maximum ! Disposez les charnières dans les coins inférieurs du support, alignez-les puis reportez les trous, percez et fixez.
Pour la base du pied, découpez la forme que vous voulez mais faites en sorte qu’elle soit assez grande pour une bonne stabilité (j’ai découpé un triangle de base 35cm et de hauteur 20cm). Encore une fois, reportez les trous, percez et fixez. Et voilà !
L’écran de votre ancien laptop est fin prêt pour de nouvelles aventures. Et si vous avez envie d’aller encore plus loin, vous pouvez aussi en faire un nouvel ordinateur grâce à un Raspberry Pi ou une multiconsole avec Recalbox !
