J’ai cofabriqué un anémomètre avec Ecoteclab au Togo
Les makers d’Ecoteclab aiment la low-tech et le développement durable. On était avec eux fin juin pour réaliser au cours de leur atelier DiY mensuel un instrument de mesure du vent.
Lomé, correspondance (texte et photos)
Comme les énergies éoliennes ont le vent en poupe, particulièrement en Afrique, les makers d’Ecoteclab au Togo se sont penchés sur la fabrication d’un anémomètre. Un quoi ? A l’attention des novices en météo, un anémomètre est un outil de mesure de la vitesse du vent. Un drôle d’appareil à trois grandes oreilles fixé en haut d’un mât. Le vent s’engouffre dans les oreilles, fait tourner la structure et des capteurs permettent de récupérer les données. L’atelier mensuel DiY d’Ecoteclab était particulièrement de saison, le mois de juin étant rythmé par de violents vents annonciateurs des pluies.

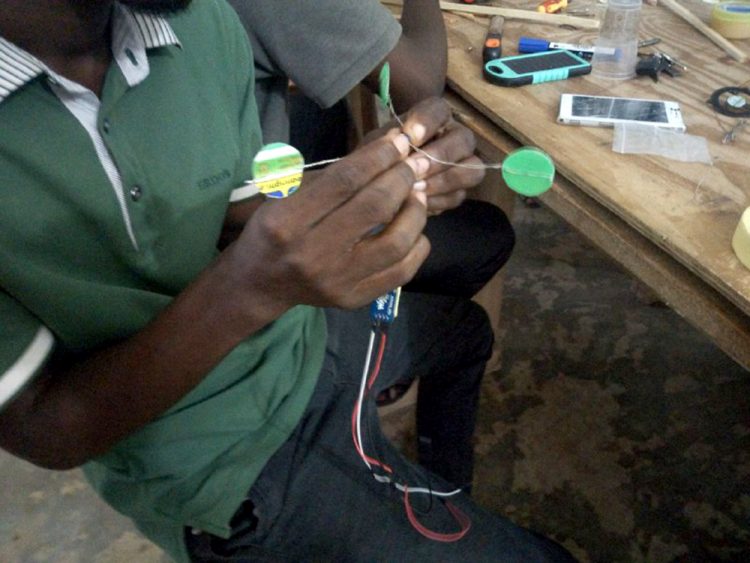

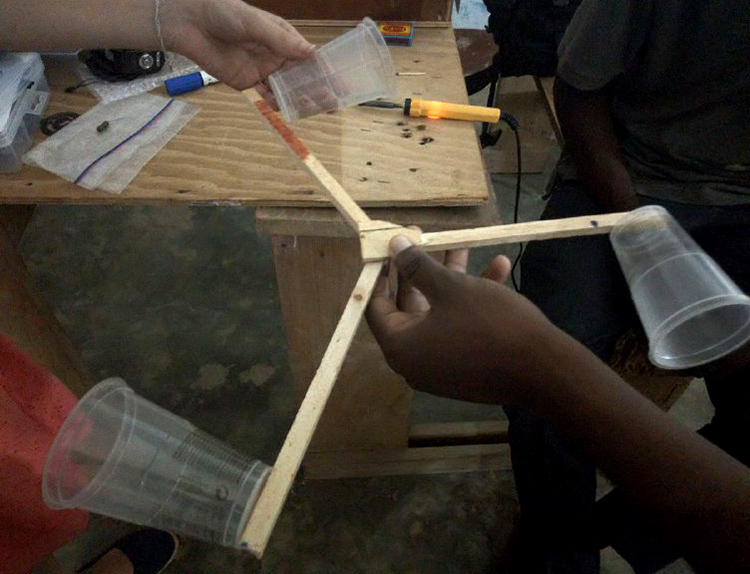

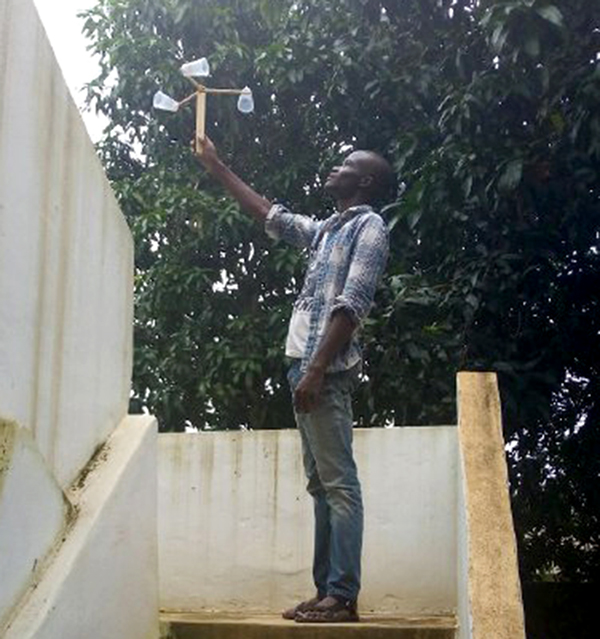

Un atelier inédit comme on les aime, où on réfléchit en faisant, on teste, on colle, on décolle, on change les matériaux, et chacun y va de son avis pour améliorer le bricolage en cours. Le code a donné du fil à retordre aux geeks, pendant qu’avec l’équipe en charge de la réalisation de la structure, on se creusait les méninges pour construire cet anémomètre avec ce qu’on trouvait autour de nous. D’abord des disques de plastique découpés dans un bac de lessive assemblés avec du fil de fer à un stylo évidé, puis des gobelets à la place des oreilles. Et pour finir, des pales en aluminium.

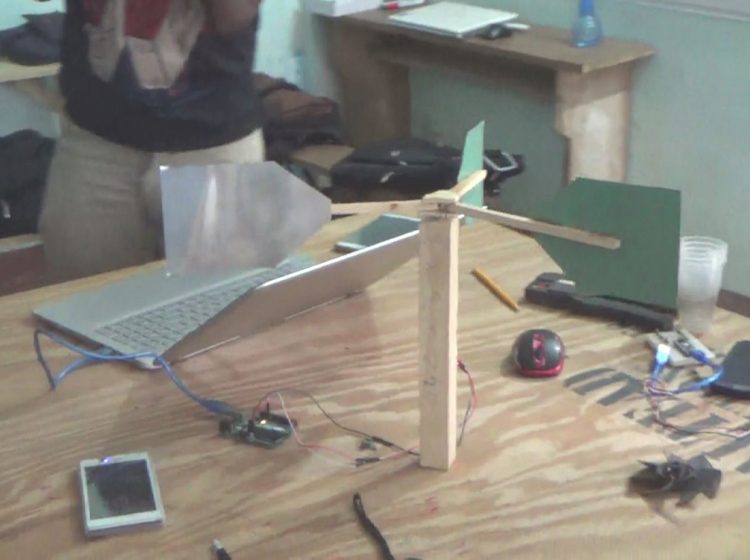

Au bout de trois prototypes de structure et des bugs de code à se retourner le cerveau, voici la version la plus aboutie que nous avons réalisée. Elle pourra être améliorée lors de futurs ateliers, grâce à vos idées. A vos marques, prêts, soufflez !
Matériel
Pour fabriquer la structure de l’anémomètre :
– une baguette de bois légère, section carrée 1x1cm, 100cm de long ;
– un morceau de bois léger 15x15cm, épaisseur 0,8cm ;
– un tasseau en bois de section carrée d’environ 4x4cm ;
– un pistolet à colle chaude et une cartouche de colle ;
– une feuille d’aluminium ;
– un rivet.

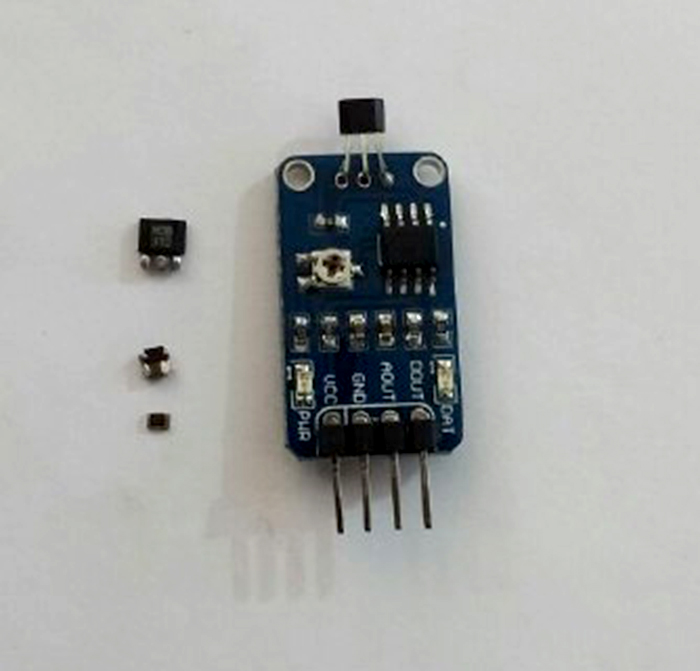

Pour fabriquer le capteur DiY (parce que oui, vous pouvez en prendre un tout fait, mais Ecoteclab aime les challenges et le hardware hacking, donc on fabrique tout pour encore plus d’économies !) :
– un ventilateur usagé d’ordinateur portable pour récupérer le capteur à effet Hall, le condensateur et la résistance ;
– un lecteur/graveur CD usagé dont on extrait l’aimant ;
– une carte Arduino.
Fabrication de la structure

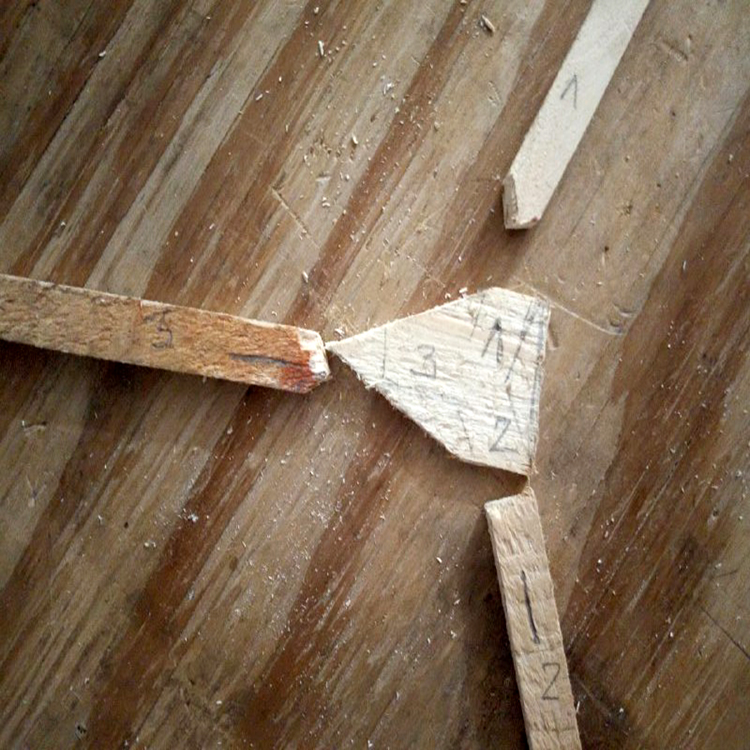

Coupez 3 baguettes de bois de 30cm de longueur.
Limez les angles de manière à ce que les 3 baguettes s’encastrent. Réalisez l’assemblage avec le pistolet à colle. Pour renforcer le tout, collez deux pastilles de bois de chaque côté de l’assemblage.
Découpez 3 pales dans une feuille d’aluminium. Collez les pales sur chaque extrémité des baguettes de bois.
Percez un trou au centre de l’assemblage. Percez un trou au centre du mât en bois. Insérez le rivet. Normalement, si vous avez tout bien suivi, les pales doivent tourner !

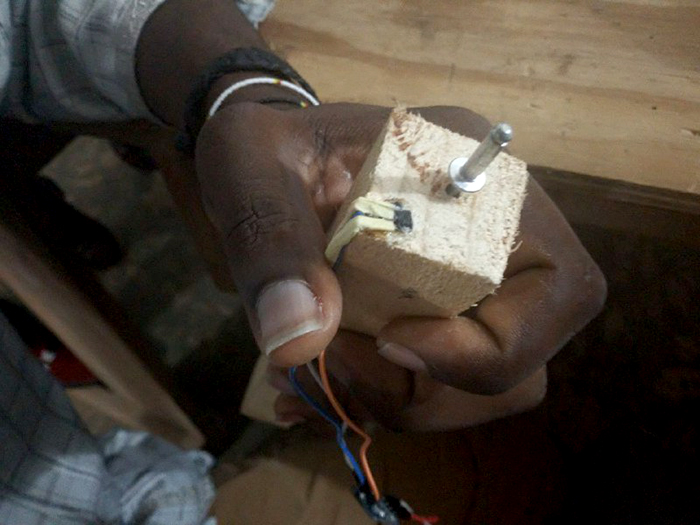

Collez l’aimant sur la section haute du mât.
Fabrication de la partie capteur

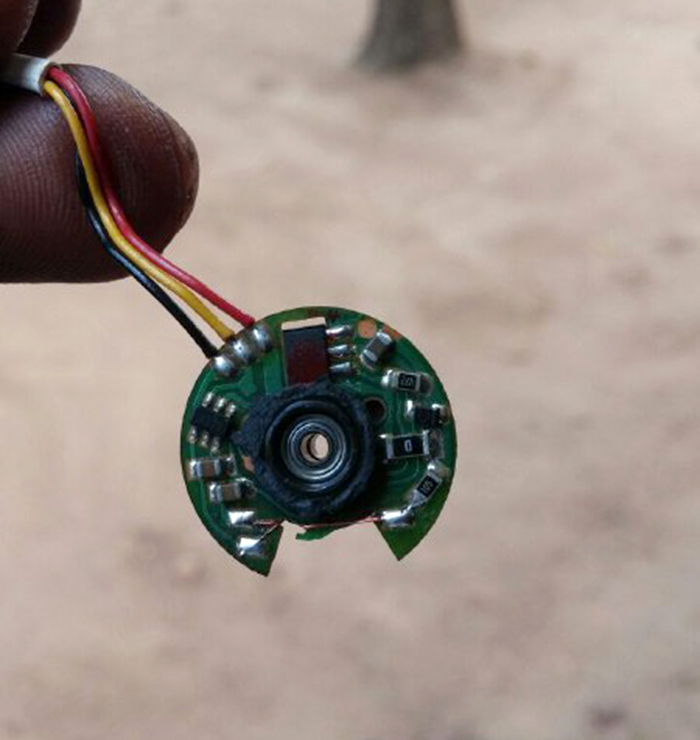

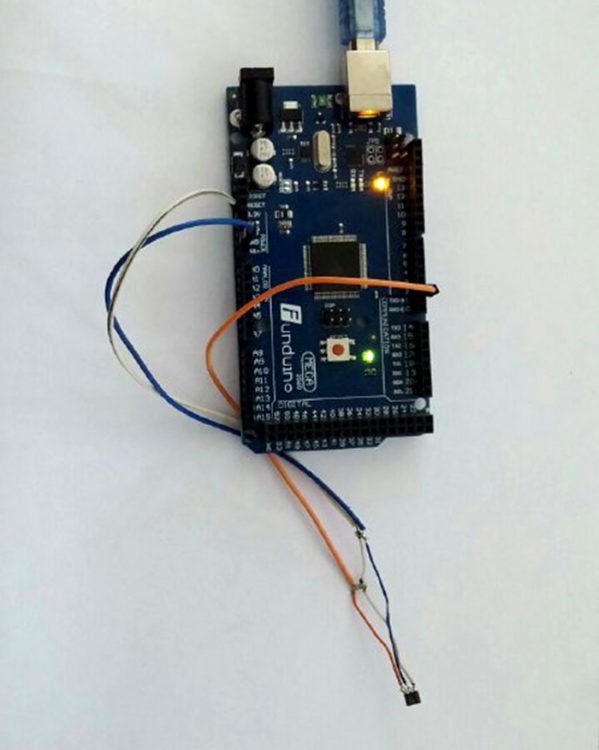

Après avoir extrait du ventilateur de l’ordinateur portable le capteur à effet Hall, la résistance et le condensateur, place aux soudures pour assembler tout ça.
