La boule à neige qui annonce… la neige
Que vous habitiez l’hémisphère nord ou l’hémisphère sud, voici comment fabriquer une boule à neige météo lumineuse… à partir d’une simple ampoule, parce tout commence avec une bonne idée.
Tokyo, de notre correspondante
A l’ère de la mondialisation, quoi de mieux pour s’exiler dans les paysages arctiques qu’une boule à neige météo ? On a croisé deux tutoriels pour concevoir cette boule-ampoule à neige, qui, quand on la secoue, indique s’il neige ou pas pour de vrai. Augmentée d’un kit Adafruit Flora, la boule s’éclaire grâce à une LED connectée aux données météo d’un lieu au choix sur la planète terre.
Matériel
– Une ampoule incandescente ;
– Une figurine décorative miniature qui rentre dans l’ampoule ;
– Paillettes et/ou des coquilles d’œufs broyées (pour la neige) ;
– De la glycérine ;
– De l’eau bouillie puis refroidie ;
– Du sel (ou autre matière granuleuse pour nettoyer) ;
– Du mastic silicone transparent (aquarium) ou de la colle imperméable ;
– Un couvercle en plastique de boîte de conserve (pour la base du globe) ;
– Un petit morceau de plastique rigide transparent (minimum 1cm x 1cm, du moment qu’il est plus petit que le couvercle) ;
– Du ruban adhésif ;

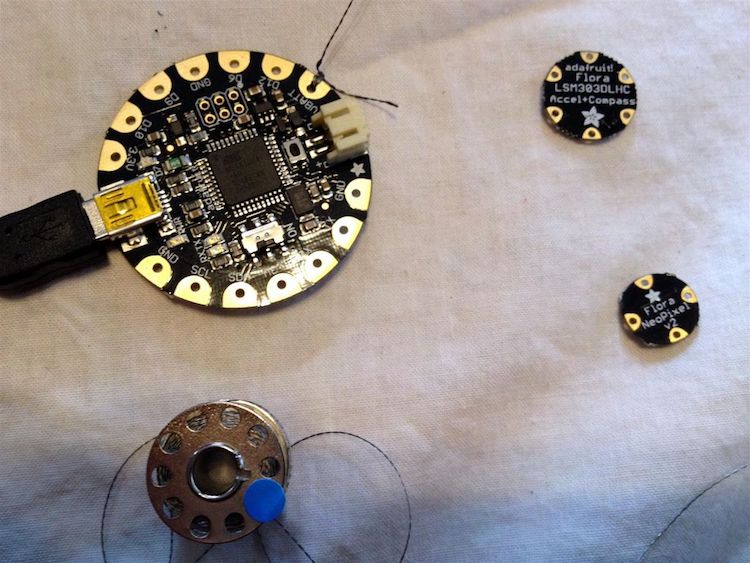

– Un kit Adafruit Flora (14€) ;
– Un accéléromètre Adafruit Flora (14€) ;
– Une LED Adafruit Smart Neopixel (7,50€) ;
– Du fil conducteur ;
– Un câble mini-USB pour connecter le kit Flora à l’ordinateur ;
– Un ordinateur avec Arduino installé et connecté à Internet.
Outils
– Une pince ;
– Un tournevis ;
– Un couteau.
Code
– Le code Processing qui récupère les données météo sur l’ordinateur ;
– Le code Arduino pour traduire les données en couleurs de LEDs.
Fabrication
1/ Préparez l’ampoule
a) Videz l’ampoule. Comme cette action peut être dangereuse, portez des lunettes de sécurité et des gants. Avec la pince, enlevez le bout de laiton. Utilisez le tournevis pour casser le verre noir à la base de l’ampoule et enlevez-le. Tapez le joint hermétique jusqu’à le briser, puis utilisez la pince pour retirer tout le filament à l’intérieur.

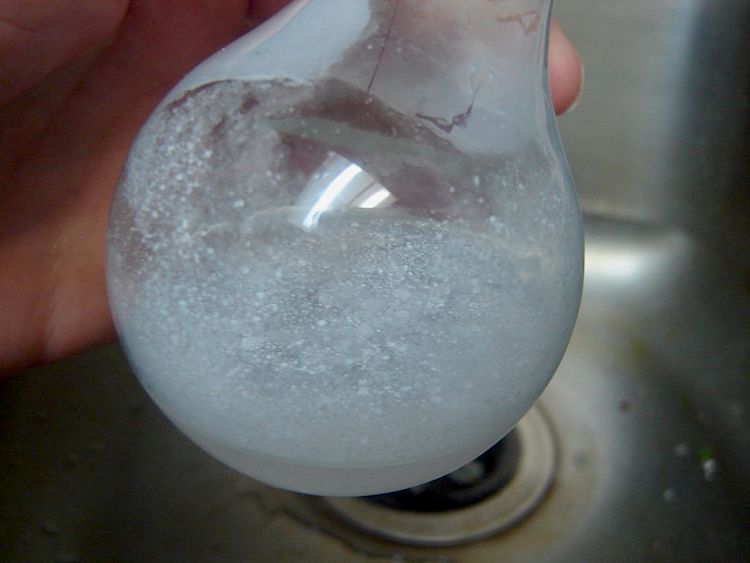

b) Nettoyez l’ampoule. Mettez du sel dans l’ampoule, versez de l’eau, puis secouez jusqu’à ce que le verre devienne complètement transparent. Rincez. Utilisez une éponge à la brosse pour enlever toutes les marques imprimées sur l’ampoule.
2/ Préparez la base du globe
a) Avec le couteau, découpez un morceau du bord du couvercle de la boîte de conserve, de façon à relier le connecteur mini-USB au kit Flora.
b) Au bout opposé, sur la surface plate du couvercle, faites un trou d’environ 1cm de largeur (pour faire passer la lumière de la LED).
c) Collez le morceau de plastique transparent au-dessus du couvercle, de façon à recouvrir le trou.
d) Collez votre figurine décorative.
3/ Remplissez l’ampoule

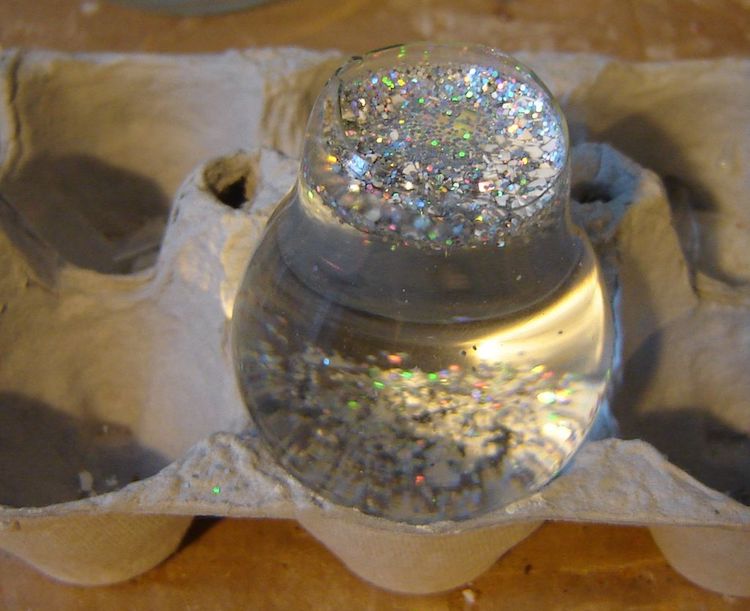

Retournez l’ampoule vidée. Versez-y les paillettes et/ou coquilles d’œufs broyées, l’eau bouillie puis refroidie (jusqu’aux 3/4), deux gouttes de glycérine, puis remplissez jusqu’au bord avec de l’eau.
4/ Refermez l’ampoule
Mettez du mastic tout autour du bord de l’ampoule, puis attachez-le au morceau de plastique transparent de la base du globe, toujours retournée vers le bas. Laissez sécher environ 48h avant de la retourner…
5/ Connectez l’électronique
a) Connectez l’accéléromètre au kit Flora en utilisant le fil conducteur :
– Connectez le point SCL (à l’opposé du Z) sur l’accéléromètre au point SCL sur le kit Flora.
– Connectez le point SDA (à l’opposé du Z) sur l’accéléromètre au point SDA sur le kit Flora.
– Connectez le point 3V sur l’accéléromètre au point 3.3V sur le kit Flora.
– Connectez le point GND sur l’accéléromètre au point GND (à côté du point SCL) sur le kit Flora.
b) Connectez la LED Neopixel au kit Flora en utilisant le fil conducteur :
– Connectez le point avec la petite flèche indiquant le centre du LED sur le Neopixel au point D6 sur le kit Flora.
– Connectez le point + sur le Neopixel au point VBATT sur le kit Flora.
– Connectez le point – sur le Neopixel au point GND (à côté du point D6) sur le kit Flora.
6/ Attachez l’électronique à la base du globe ampoule

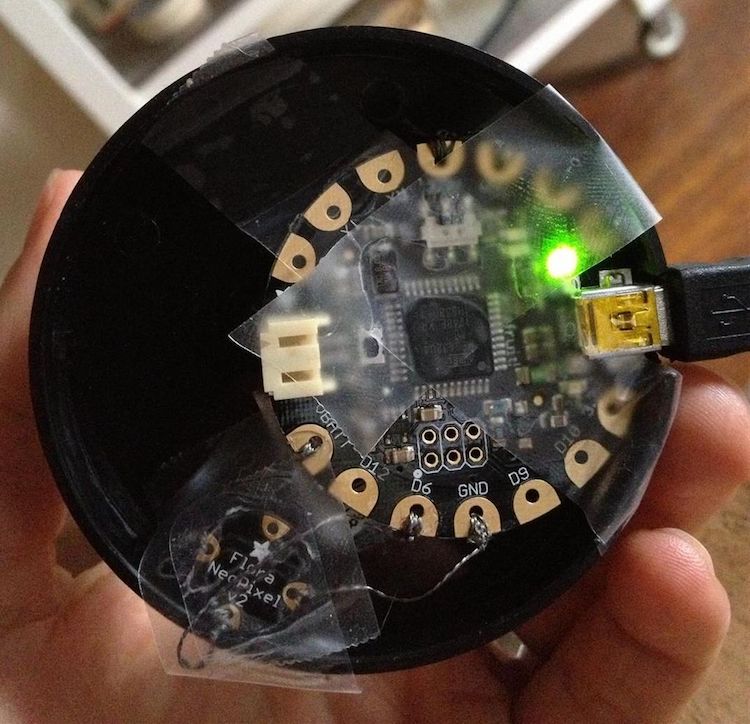

a) Utilisez le ruban adhésif pour attacher l’accéléromètre au-dessous du kit Flora.
b) Attachez ce côté du kit Flora au-dessous de la base du globe, de façon à ce que la sortie mini-USB soit alignée avec le trou sur le bord du couvercle.
c) Attachez le Neopixel au-dessous de la base du globe, de façon à ce que la LED s’allume directement en dessous du trou sous le plastique transparent.
7/ Programmez l’ampoule
a) Branchez le kit Flora à l’ordinateur à l’aide du câble mini-USB.
b) Téléchargez les deux programmes en Processing et Arduino sur l’ordinateur et copiez-les sur le kit Flora.
c) Précisez dans le code en Processing votre fichier XML de données météorologiques (par défaut, il s’agit des données météo de Washington).
d) Dans le code Arduino, customisez la sensibilité de l’accéléromètre et les couleurs de la LED selon la météo (par défaut, rouge égale alerte neige, vert égale pas de neige).
Secouez l’ampoule, regardez la neige tomber à l’intérieur et interprétez la couleur de l’atmosphère !
Démonstration de la boule à neige connectée de Rocktakon:
Les tutoriels sur Instructables pour vider une ampoule, faire une ampoule à neige et une boule à neige connectée (en anglais)
