Faites chanter la slackline de Playtronica
La slackline, c’est bien. La slackline musicale, c’est mieux. Sergey Komardenkov, designer russe membre du collectif Playtronica, explique comment transformer une sangle de funambule en thérémine.
Vous connaissez surement la slackline, cette pratique sportive que l’on voit fleurir dans nos parcs l’été venu. Deux arbres, une sangle tendue entre les deux, et vous voici lancé dans un exercice de funambulisme à quelques dizaines de centimètres du sol. Sergey Komardenkov, designer russe spécialisé dans l’interaction et l’expérience utilisateur, emmène la pratique plus loin et en musique.
Grâce à un fil conducteur dont la conductivité augmente avec la pression exercée et à un Arduino connecté au logiciel de production musicale Ableton Live, il donne à sa slackline des airs de thérémine, cet instrument qui produit des sons à partir des signaux électriques générés par un oscillateur.

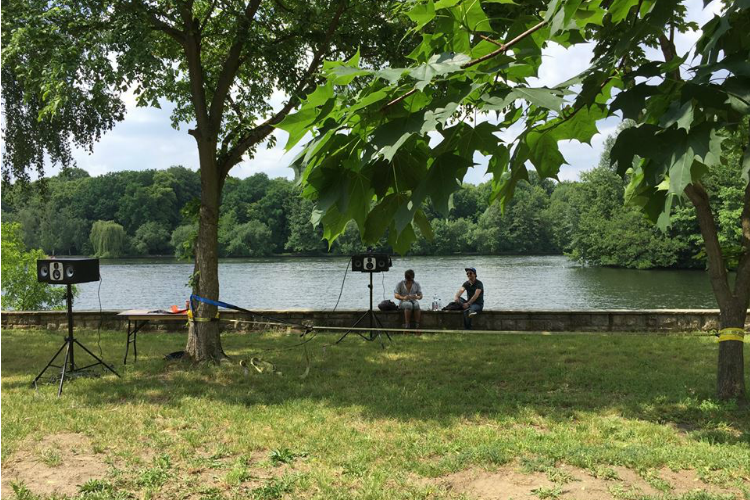

Slackline musicale par Henrik José (collectif Playtronica), Music Tech Fest Berlin (2016):
Développée au sein de Playtronica, association de promotion de la musique DiY interactive fondée par le producteur russe Sasha Pas, la slackline musicale est encore à l’état de proto, prévient Sergey. Principal défaut : au bout de quatre ou cinq heures d’utilisation intensive, le fil conducteur se détériore. Une après-midi de jeu tout de même, après quoi il faudra le remplacer (une étape relativement simple).
Pour Makery, Sergey Komardenkov livre les étapes de fabrication. Ne vous laissez pas impressionner par la longueur du manuel : la construction est accessible aux débutants et intermédiaires, assure le designer, qui y passeront entre 1h30 et une journée, selon que les coutures sont faites à la main ou à la machine – de nombreux fablabs et makerspaces disposent de machines à coudre. Le prix de revient tourne autour d’une grosse centaine d’euros. Si une étape vous cause des suées, allez donc rendre visite à Playtronica ! Ils seront du 1er au 3 juillet au Macki Music Festival, à Carrières-sur-Seine (Yvelines), pour une installation grandeur nature.
Matériel
– Une résistance 10k ;
– 2 m de câble électrique ;
– 2 pinces alligator ;
– Environ 10 m de fil conducteur ;
– 1,25 m de ruban extensible «2 sens» d’environ 5 cm de largeur ;
– 3 m de ruban en coton rigide d’environ 5 cm de largeur ;
– 1 m de fil de coton ;
– 1 morceau de fil monobrin ;
– 1 Arduino Uno et sa platine de prototypage ;
– 1 slackline.
Outillage
– 1 aiguille à coudre ;
– 1 tricotin (facultatif mais hautement recommandé) ;
– 1 machine à coudre et à broder (facultatif mais recommandé) ;
– 1 paire de ciseaux ;
– 1 fer à souder.
Logiciels
– Ableton Live (version d’essai pour 30 jours gratuite) et un kit de connexion (protocole Firmata) ;
– si vous n’avez pas Ableton, vous pouvez utiliser le logiciel libre Processing et une bibliothèque de sons ou synthétiser le son directement depuis votre Arduino.
Fabrication
1) Couper le ruban en coton en deux parties égales de 1,5 m chacune ;

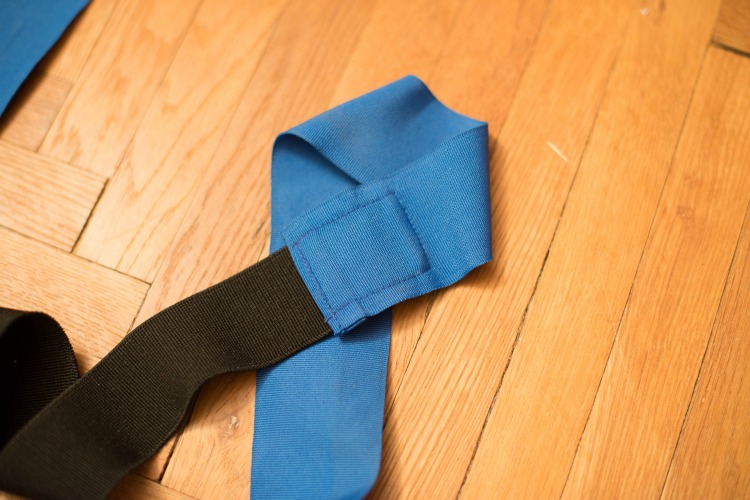

2) Coudre les extrémités du tissu extensible à ces deux rubans en coton. Vous pouvez le faire à la main ou avec une machine à coudre ;
3) Avec le fil de coton et une aiguille, faire un crochet sur le tissu extensible pour pouvoir tirer le lacet du fil conducteur ;

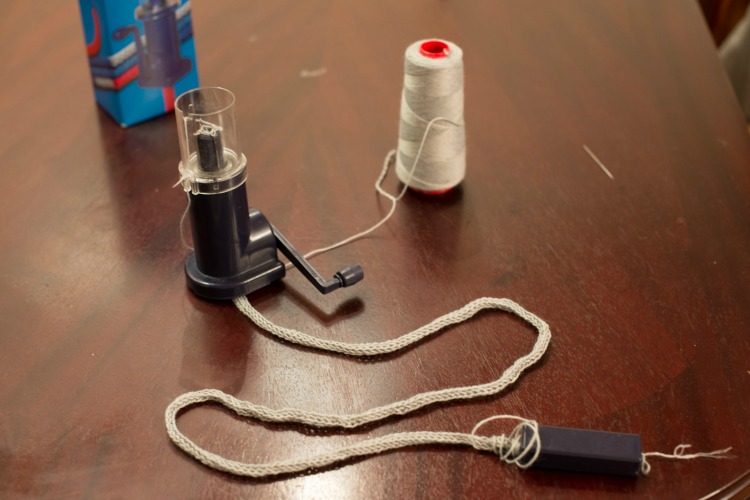

4) Si vous savez tricoter, vous pouvez faire le lacet à la main. Sinon, utilisez le tricotin. La longueur devrait être d’environ 1 m ;

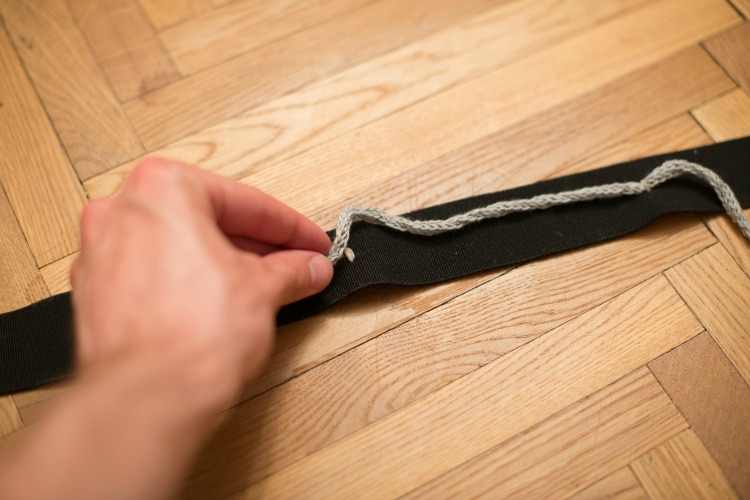

5) Tirer le lacet à travers le crochet ;
6) Coudre chaque extrémité du lacet sur le tissu extensible proche de là où sont cousus les rubans de coton. La lacet doit être tendu à environ la moitié de ses capacités d’extension ;
7) Couper le câble électrique en deux parties égales et souder une pince alligator à l’une des extrémités de chacun d’entre eux ;

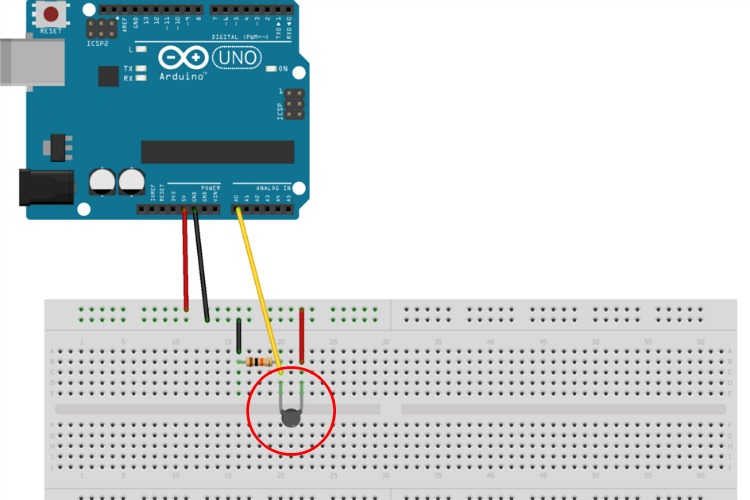

8) Avec le fil monobrin et la résistance, faire un diviseur de tension sur la platine de prototypage. Connecter le fil à une broche analogue ;
9) Accrocher les fils de l’étape 7 au diviseur de tension pour mesurer la résistance du lacet conducteur ;
10) Récupérer le code du protocole Firmata sur Github. Changer le numéro de broche (pin) dans le code selon la broche que vous avez choisie pour le diviseur de tension ;
11) Importer le code dans votre Arduino. Garder l’Arduino connecté via USB ;
12) Télécharger le plug-in Connection Kit (gratuit) pour Ableton ;
13) Créer un nouveau set Ableton et ajouter le plug-in ;
14) Dans le plug-in, choisissez le port USB auquel vous avez connecté l’Arduino. Sélectionner le pin choisi plus tôt. Le relier au bouton désiré ou à tout autre contrôleur sur Ableton Live ;

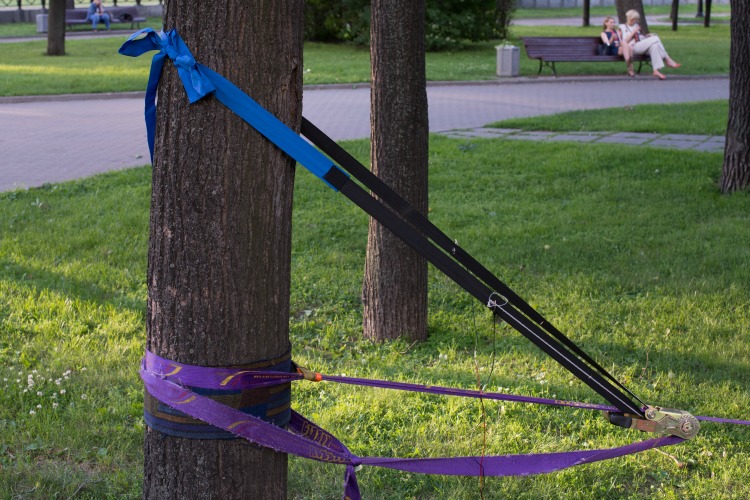

15) Le lacet est désormais relié au contrôleur. Fixer le milieu du ruban extensible proche de l’extrémité de la slackline et attacher les deux extrémités du ruban en coton derrière l’arbre sur lequel la slackline est attaché. La slackline, l’arbre et le capteur forment un triangle rectangle ;
16) C’est prêt ; jouez !
La slackline de Playtronica est à voir du 1er au 3 juillet au Macki Music Festival à Carrières-sur-Seine
